Introdução
DS5602 é um leitor de código de barras 2D portátil com fio equipado com uma câmera de exposição global de 30 pixels e excelente desempenho de leitura.
Ele pode ler facilmente códigos de barras em diferentes mídias, como papel, produtos, telas, etc.
Pode ser aplicado principalmente a pagamentos móveis, leitura de códigos de barras de mercadorias, contagem de estoque, etc.
Aparência

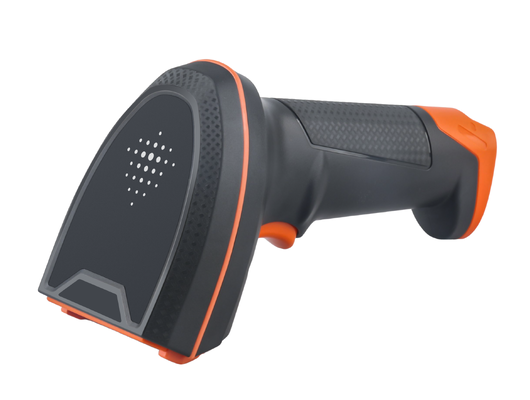

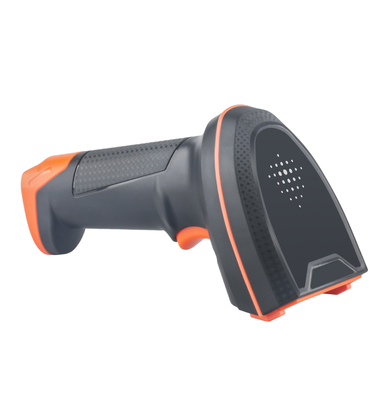

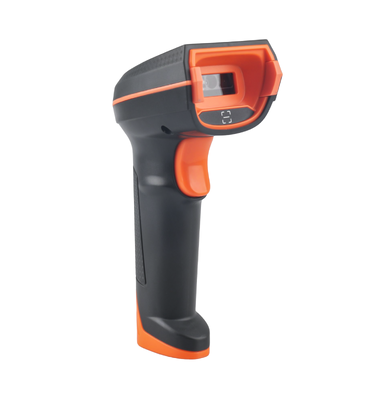

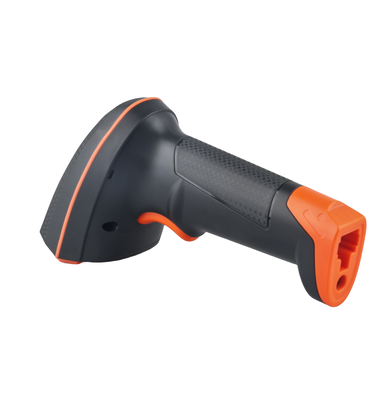

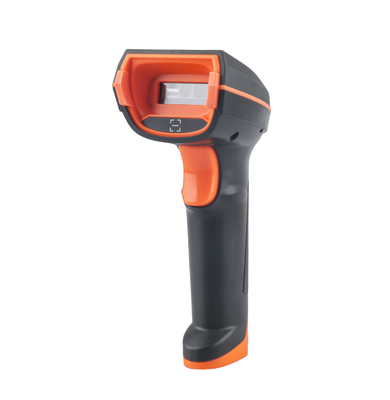

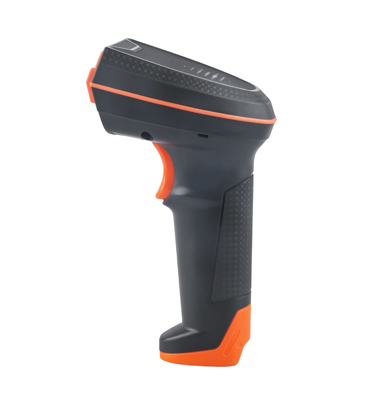

A imagem a seguir mostra a aparência do DS5602, com uma luz indicadora de varredura e uma saída de som de campainha acima dela. Há uma janela de leitura na frente para leitura de códigos de barras, uma interface de fio na direção inferior e um botão na alça.
Atenção:
> Para manter o excelente desempenho de leitura do scanner, mantenha o produto limpo.
> Use um pano macio para limpar a janela. Não borrife nenhum líquido na janela.
Recursos do produto
> Ele pode identificar facilmente todos os principais códigos de barras 1D e 2D do mercado com MCU de alto desempenho.
> Sua câmera de exposição global de 1280*1024 pixels pode ler facilmente códigos de barras acima de 3MIL para atender às necessidades de leitura diária.
> Ele pode ler facilmente códigos de barras em papel, impressão, plástico e tela com tecnologia de imagem 2D.
> Suporta vários modos de trabalho para atender a diferentes requisitos de leitura.
> Ele vem com avisos vibratórios.
> Possui cabos removíveis e interfaces duplas (USB (USB-KBW, USB-COM), RS232 (opcional)).
> Possui alta compatibilidade e suporta WINDOWS, Android e qualquer sistema doméstico.
> Suporta atualizações online, desenvolvimento personalizado e desenvolvimento secundário.
> É anti-queda e anti-vibração com estrutura de decodificação bidimensional altamente integrada.
> Possui textura laser, textura visível e excelente sensação tátil.
Porta de comunicação
O scanner deve estar conectado a um host para operar, que pode ser um PC master, uma máquina POS, um microcontrolador, um host Android ou outro dispositivo terminal inteligente com interface USB ou RS232.
1. Interface USB host [USB fêmea]
2. Interface host RS232 [DB9 macho]
Interface de fio
USB
RS232
Diagrama de Fio
USB
RS232
Dimensão da Estrutura
Unidade: mm
Desempenho
| Modo de comunicação | USB(USB-KBW,USB-COM),RS232(Oopcional) |
| Sensor | Obturador global CMOS |
| Pixel | 1.300.000 pixels, 1280*1024 |
| Precisão de leitura | ≥3mil/0,076mm(PCS90%,CÓDIGO 39) |
| Profundidade de campo | 30mm ~ 500mm (diferentes faixas de código de barras) |
| Velocidade de decodificação | 65cm/s |
| Modo de digitalização | Manual, detecção automática, controle de comando |
| Modo de prompt | LED, Campainha |
| Perspectiva | 41° * 31° |
| Ângulo de leitura | Rolo: ±360°,Inclinação:±60°,Inclinação: ±55° |
| | Condições de teste:CODE39,10mil/0,25mm,PCS90% |
| Contraste de impressão | ≥15% |
| Iluminação Ambiente | Ambiente escuro, luz natural interna |
| Sistema de código | 1D: UPC-A, UPC-E, EAN-8, EAN-13, Código 128, GS1-128, Código 39, Código 32, Código 93, Código 11, Intercalado 2 de 5, Matriz 2 de 5, Industrial 2 de 5 (Direto 2 de 5), Codabar (NW-7), MSI, GS1 Databar (Omnidirecional, Limitado, Expandido), etc. 2D: Código QR, Micro QR Code, Data Matrix, PDF417, Micro PDF 417, Aztec, etc. |
Parâmetros Mecânicos/Elétricos
| Peso do produto | 148g (scanner) |
| Dimensão da aparência | L168,5mm * L70,0mm * H91,0mm |
| Comprimento do fio | 1,8 metros |
| Tipo de interface | USB macho, DB9 fêmea |
| Entrada de energia | CC 5V 1A |
| Atual | 230mA (trabalho médio), 33mA (em espera) |
Ambiente de Trabalho
| Temperatura de trabalho | -20°C a 50°C |
| Temperatura de armazenamento | -40°C a 70°C |
| Umidade de trabalho | 5% a 95% (sem condensação) |
| Teste de vibração de transporte | 10H@125RPM |
Lista de peças sobressalentes
| Cabo | USB: É usado para conectar o Scanner e o Host para se comunicar e carregar. |
| | RS232(abertura):Ele vem com uma fonte de alimentação DC para conectar o scanner ao host e para comunicação serial.
|
| | USBcabo de alimentação (abertura):É usado para conectar o scanner ao host da fonte de alimentação e para fonte de alimentação da porta serial. |
| Adaptador de energia (abertura) | Saída: DC5V 1A, entrada: AC100 ~ 240 V 50 ~ 60 Hz, pode ser usada para fonte de alimentação de porta serial. |
> Verifique quais portas estão disponíveis em seu host para escolher o tipo de produto correto.
> Se necessário, entre em contato com o fabricante para personalizar o tipo de interface necessário.
